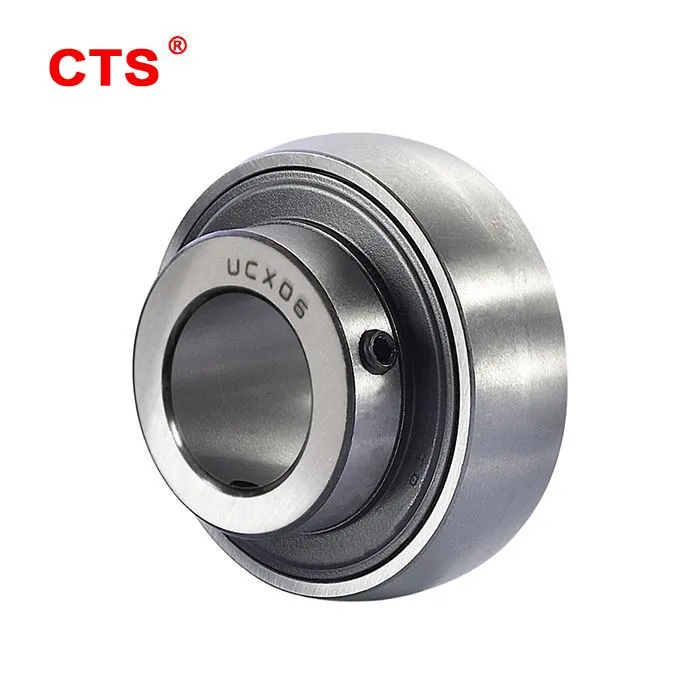

UCX 시리즈 삽입 베어링

UCX 베어링 시리즈 - 넓은 내부 링 베어링이있는 한 종류의 삽입 베어링, 중간 듀티, 세트 스크류 잠금 유형 및 이러한 종류의 베어링은 UC 인서트 베어링보다 더 큰 부하 운반 용량을 가지고 있습니다 .

문의 보내기

제품 설명

유형 : 장착 볼 베어링 -UCX 시리즈 삽입 베어링
브랜드 이름 : CTS 또는 OEM
모델 번호 : UCX 시리즈
재료 : Chrome Steel, GCR15; 스테인레스 스틸 420,440C, 304,316L
사양 충족 : ISO 9001

제품 기능

UCX 시리즈 삽입 베어링 베개 블록 베어링을 참조하십시오 . 베개 블록 베어링은 실제로 깊은 그루브 볼 베어링의 변형이며, 외부 링에 구형 외경 표면이 있으며, 이는 중심을 위해 베어링 하우징의 상응하는 오목한 구형 표면에 장착 할 수 있습니다 ({1}}}}.

기본 성능은 딥 그루브 볼 베어링과 유사해야하지만, 이러한 유형의 베어링은 대부분 비교적 거친 기계에서 사용되기 때문에 설치와 위치가 충분히 정확하지 않기 때문에 샤프트와 시트 구멍 사이의 축 정렬이 좋지 않거나 샤프트가 길고 샤프트 자체의 정확도가 충분히 높지 않습니다.

제품 매개 변수

UCX00

베어링 번호 .	샤프트 직경		치수 (mm)							기본 부하 등급 (N)		체중 (kg)
베어링 번호 .	~에	mm	D	바이	BE	n	m	G	DS	Cr	코	체중 (kg)
UCX05		25	62	38.1	19	15.9	22.2	6	M6X1.0	19500	11200	0.37
UCX 05-16	1	25	62	38.1	19	15.9	22.2	6	M6X1.0	19500	11200	0.37
UCX06		30	72	42.9	20	17.5	25.4	6.5	M8X1.0	25700	15200	0.54
UCX 06-19	1 3/16	30	72	42.9	20	17.5	25.4	6.5	M8X1.0	25700	15200	0.54
UCX 06-20	1 1/4	30	72	42.9	20	17.5	25.4	6.5	M8X1.0	25700	15200	0.54
UCX 07-20	1 1/4	35	80	49.2	21	19	30.2	8	M8X1.0	29600	18200	0.71
UCX 07-22	1 3/8	35	80	49.2	21	19	30.2	8	M8X1.0	29600	18200	0.71
UCX07		35	80	49.2	21	19	30.2	8	M8X1.0	29600	18200	0.71
UCX 07-23	1 7/16	35	80	49.2	21	19	30.2	8	M8X1.0	29600	18200	0.71
UCX 08-24	1 1/2	40	85	49.2	22	19	30.2	8	M8X1.0	31800	20800	0.79
UCX08		40	85	49.2	22	19	30.2	8	M8X1.0	31800	20800	0.79
UCX 09-27	1 11/16	45	90	51.6	23	19	32.6	10	M10X1.0	35100	23200	0.92
UCX 09-28	1 3/4	45	90	51.6	23	19	32.6	10	M10X1.0	35100	23200	0.92
UCX09		45	90	51.6	23	19	32.6	10	M10X1.0	35100	23200	0.92
UCX 10-31	1 15/16	50	100	55.6	25	22.2	33.4	10	M10X1.0	43500	29200	1.2
UCX10		50	100	55.6	25	22.2	33.4	10	M10X1.0	43500	29200	1.2
UCX 10-32	2	50	100	55.6	25	22.2	33.4	10	M10X1.0	43500	29200	1.2
UCX11		55	110	65.1	27	25.4	39.7	10	M10X1.0	47800	32800	1.63
UCX 11-32	2	55	110	65.1	27	25.4	39.7	10	M10X1.0	47800	32800	1.63
UCX 11-35	2 3/16	55	110	65.1	27	25.4	39.7	10	M10X1.0	47800	32800	1.63
UCX 11-36	2 1/4	55	110	65.1	27	25.4	39.7	10	M10X1.0	47800	32800	1.63
UCX12		60	120	65.1	28	25.4	39. 7	10	M10X1. 0	57200	40000	1.95
UCX 12-36	2	60	120	65.1	28	25.4	39. 7	10	M10X1. 0	57200	40000	1.95
UCX 12-38	2 3/8	60	120	65.1	28	25.4	39. 7	10	M10X1. 0	57200	40000	1.95
UCX 12-39	2 7/16	60	120	65.1	28	25.4	39. 7	10	M10X1. 0	57200	40000	1.95
UCX 13-40	2 1/2	65	125	74.6	29	30.2	44.4	12	M12X1. 5	60800	45000	2.32
UCX13		65	125	74.6	29	30.2	44.4	12	M12X1. 5	60800	45000	2.32
UCX 14-44	2 3/4	70	130	77.8	30	33.3	44.5	12	M12X1.5	66000	49500	2.53
UCX14		70	130	77.8	30	33.3	44.5	12	M12X1.5	66000	49500	2.53
UCX 15		75	140	82.6	33	33.3	49.3	12	M12X1.5	71500	54200	3. 06
ucxi 5-47	2 5/16	75	140	82.6	33	33.3	49.3	12	M12X1.5	71500	54200	3. 06
ucxi 5-48	3	75	140	82.6	33	33.3	49.3	12	M12X1.5	71500	54200	3. 06
UCX 16		80	150	85.7	35	34.1	51.6	12	M12X1. 5	83200	63800	3.61
UCX 16-50	3 1/8	80	150	85.7	35	34.1	51.6	12	M12X1. 5	83200	63800	3.61
UCX 17		85	160	96	37	39.7	56.3	12	M12X1. 5	95900	71500	4.55
UCX 17-52	3 1/4	85	160	96	37	39.7	56.3	12	M12X1. 5	95900	71500	4.55
UCX 18-56	3 1/2	90	170	104	39	42.9	61.1	16	M14X1. 5	109000	82800	5.42
UCX18		90	170	104	39	42.9	61.1	16	M14X1. 5	109000	82800	5.42
UCX20		100	190	117.5	43	49.2	68.3	18	M16X1. 5	133000	105000	7.6
UCX 20-64	4	100	190	117.5	43	49.2	68.3	18	M16X1. 5	133000	105000	7.6
